هیتر گرمایشی تابشی 20U جی اس اس انرژی

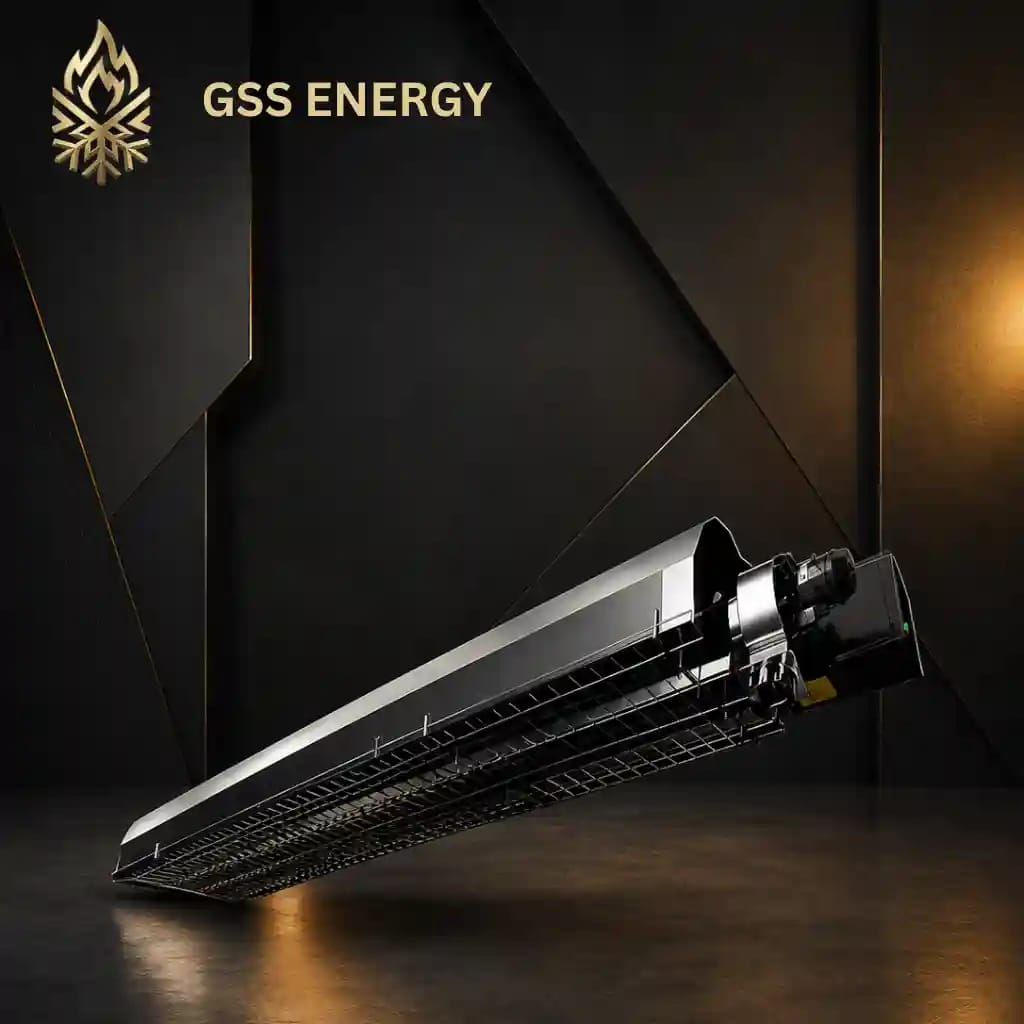

هیتر گرمایشی تابشی لوله‌ای جی اس اس انرژی مدل PRS-U 20U

هیتر گرمایشی تابشی لوله‌ای جی اس اس انرژی مدل PRS-U 20U یک سیستم گرمایش تابشی صنعتی با ساختار U شکل است که توان حرارتی ۲۰ کیلووات و ظرفیت ۱۷,۰۰۰ کیلوکالری بر ساعت دارد. این مدل با طول ۳.۵ متر برای گرمایش فضاهایی مانند کارگاه‌های فنی، تعمیرگاه‌ها، سالن‌های مونتاژ، انبارها، گلخانه‌ها، نمایشگاه‌ها و برخی فضاهای تجاری یا نیمه‌باز، با توجه به شرایط فنی محل نصب، قابل استفاده است.

در هیتر گرمایشی تابشی، حرارت به‌صورت تابش به کف، تجهیزات، کالاها و محدوده حضور افراد منتقل می‌شود. این شیوه گرمایش می‌تواند برای محیط‌هایی با سقف نسبتاً بلند، رفت‌وآمد زیاد یا بازشوهای متعدد، گزینه‌ای قابل بررسی باشد.

ساختار لوله‌ای U شکل دستگاه و امکان نصب سقفی یا زاویه‌دار، باعث می‌شود فضای مفید کف محیط توسط تجهیزات گرمایشی اشغال نشود.

عملکرد گرمایش تابشی در کارگاه و سالن

در سیستم‌های گرمایش هوای گرم، ابتدا باید حجم هوای محیط افزایش دما پیدا کند. در محیط‌هایی مانند کارگاه، انبار یا سالن مونتاژ، هوای گرم ممکن است در بخش‌های بالایی جمع شود یا از طریق درب‌ها و بازشوهای پرتردد از محیط خارج شود.

هیتر گرمایشی تابشی با انتقال انرژی حرارتی به سطوح و ناحیه موردنظر، برای گرمایش موضعی یا طراحی گرمایش فضاهای صنعتی و تجاری کاربرد دارد. تعداد دستگاه‌ها، محل نصب و ظرفیت مناسب باید بر اساس محاسبات بار حرارتی پروژه تعیین شود.

توان حرارتی و ابعاد دستگاه

مشخصات هیتر تابشی PRS-U 20U به شرح زیر است:

• توان حرارتی: ۲۰ کیلووات

• ظرفیت حرارتی: ۱۷,۰۰۰ کیلوکالری بر ساعت

• طول دستگاه: ۳.۵ متر

• عرض دستگاه: ۶۷ سانتی‌متر

• وزن کل دستگاه: ۷۵ کیلوگرم

برای انتخاب دقیق دستگاه، متراژ محیط، ارتفاع سقف، شرایط اقلیمی، عایق‌کاری، تعداد درب‌ها، میزان تهویه و دمای موردنیاز در زمان بهره‌برداری باید بررسی شوند.

مصرف گاز هیتر گرمایشی تابشی 20U

هیتر تابشی PRS-U 20U قابلیت کار با گاز طبیعی و گاز مایع را دارد.

• حداکثر مصرف گاز طبیعی: ۱.۷ مترمکعب بر ساعت

• فشار گاز طبیعی: ۲۰ میلی‌بار

• حداکثر مصرف گاز مایع: ۱.۳ کیلوگرم بر ساعت

• فشار گاز مایع: ۳۰ تا ۵۰ میلی‌بار

مصرف واقعی سوخت دستگاه به دمای تنظیم‌شده، مدت کارکرد، شرایط محیط، میزان عایق‌کاری و نحوه استفاده از دستگاه وابسته است.

نصب و فواصل ایمنی

نصب هیتر گرمایشی تابشی باید با رعایت ارتفاع و فاصله‌های ایمن انجام شود:

• حداقل ارتفاع نصب سقفی: ۳.۱ متر

• حداقل ارتفاع نصب زاویه‌دار: ۲.۸ متر

• فاصله ایمنی از بالا: ۴۰ سانتی‌متر

• فاصله ایمنی از کنار: ۶۰ سانتی‌متر

• فاصله ایمنی از زیر لوله: ۱۱۵ سانتی‌متر

این مدل قابلیت نصب آویز سقفی یا زاویه‌دار دارد. پیش از نصب نهایی، شرایط سازه، مسیر دودکش، دسترسی به گاز و برق و فاصله‌های ایمن باید توسط کارشناس فنی بررسی شود.

ساختار و تجهیزات هیتر تابشی PRS-U 20U

اجزای اصلی این سیستم گرمایش تابشی شامل موارد زیر است:

• لوله‌های تابشی آتشخوار

• رفلکتور استیل ۱۴ خم

• فن و مشعل

• استابلایزر یا بالانسر تنظیم فشار گاز

• شیر برقی و تجهیزات ایمنی

• سیستم جرقه‌زن

• قابلیت اتصال به ترموستات محیطی سفارشی

رفلکتور استیل ۱۴ خم، مطابق با مشخصات محصول، مقاومت حرارتی تا ۴۸۰ درجه سانتی‌گراد دارد و برای هدایت تابش گرما به محدوده هدف استفاده می‌شود.

برق مصرفی هیتر تابشی 20U

برق موردنیاز دستگاه برای فن، مشعل و تجهیزات کنترلی به شرح زیر است:

• توان برق مصرفی: ۱۰۰ وات

• ولتاژ: ۲۲۰ ولت

• نوع برق: تک‌فاز

• فیوز محافظ: ۲ آمپر

کاربردهای هیتر گرمایشی تابشی ۲۰ کیلووات

هیتر تابشی PRS-U 20U برای فضاهای زیر قابل بررسی است:

• کارگاه‌های فنی و صنعتی

• تعمیرگاه‌های خودرو

• سالن‌های مونتاژ

• انبارها و مراکز نگهداری کالا

• سوله‌های کوچک

• گلخانه‌ها، متناسب با نوع کشت و شرایط تهویه

• سالن‌های نمایش گلخانه‌ها، متناسب با نوع کشت و شرایط تهویه

• سالن‌های نمایش نیمه‌باز با طراحی گرمایشی متناسب

مزایای هیتر گرمایشی تابشی PRS-U 20U

• توان حرارتی ۲۰ کیلووات

• ظرفیت گرمایشی ۱۷,۰۰۰ کیلوکالری بر ساعت

• ساختار لوله‌ای U شکل با طول ۳.۵ متر

• مناسب برای کارگاه، انبار، تعمیرگاه و سالن مونتاژ

• قابلیت استفاده با گاز طبیعی و گاز مایع

• رفلکتور استیل ۱۴ خم با مقاومت حرارتی تا ۴۸۰ درجه سانتی‌گراد

• قابلیت نصب سقفی یا زاویه‌دار

• عدم اشغال فضای مفید کف محیط

• برق مصرفی ۱۰۰ وات با برق ۲۲۰ ولت تک‌فاز

• مجهز به تجهیزات تنظیم فشار گاز و سیستم‌های ایمنی

• ۱۰ سال گارانتی لوله آتشخوار

• ۵ سال گارانتی فن و مشعل

• ۱۵ سال خدمات پس از فروش و تأمین قطعات
